AutoCAD控制

向已启动的 AutoCAD 发送命令或 AutoLisp，也可以读取文档变量。

当前模块定义​

概述​

参数说明​

操作类型：

• 执行命令：发送命令或 AutoLisp。
• 读取变量：按名称读当前文档变量。

命令内容：AutoCAD 命令或 AutoLisp。通常在末尾加空格或回车表示开始执行；多一个空格/回车可能连跑两次。仅「执行命令」。

变量列表：每行一个变量名。仅「读取变量」。

等待命令结束：是否等命令跑完再继续。仅「执行命令」。默认开启。

最长等待时间(ms)：等待上限，默认 10000。

失败后停止：失败后是否中止动作。默认开启。

输出​

• 是否成功：是否执行成功。
• 变量值：仅「读取变量」。多个变量时每行一个，顺序与变量列表一致。

示例动作​

参考：AutoLisp 入门（上）、AutoLisp 入门（下）。

通过手势、轮盘执行​

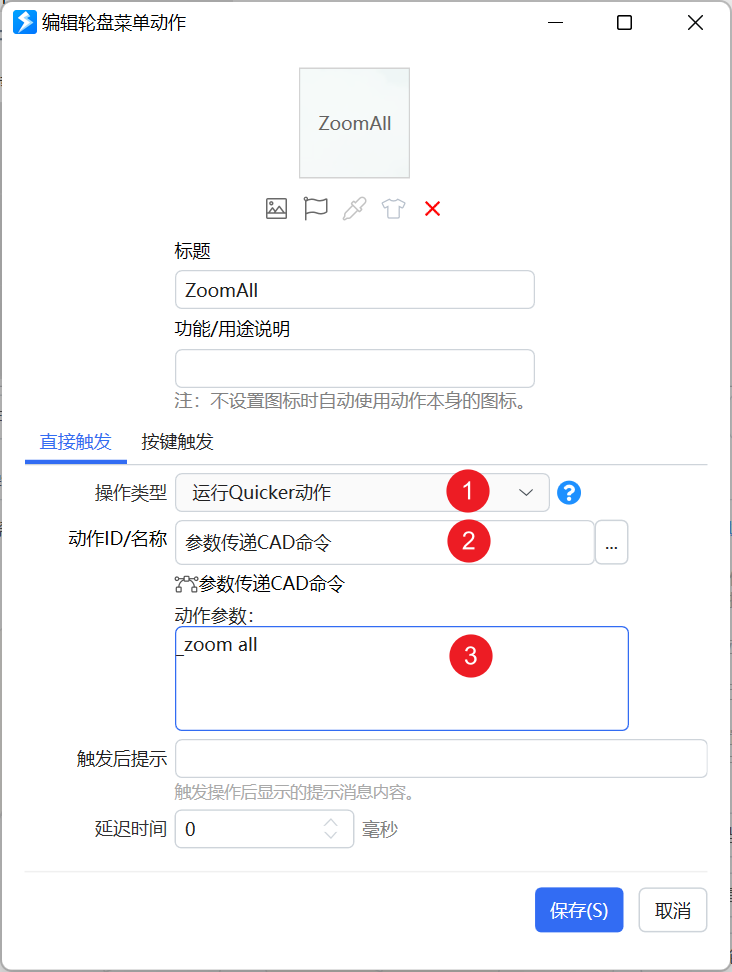

轮盘等快速触发不能直接向 CAD 发命令。先安装 参数传递CAD命令，再在轮盘里「运行 Quicker 动作」，动作名填「参数传递CAD命令」，动作参数填命令（末尾加空格开始执行）。

相关链接​

Rhino软件控制同类：向 Rhino 发命令。

更新历史​

• 20250120 更新文档标题，以匹配实际功能。
